Caminho de cabos em chapa RKS-Magic® 60 A4 3050 | 600 | 60 | 0,9 | não | aço inoxidável | Aço inoxidável 1.4571 | brilhante, pós-tratamento

Caminho de cabos em chapa RKS-Magic® 60 A4

Ref. 6047738 | EAN 4012195706298

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas

Funktionsgaranti

Cor	aço inoxidável

Material	Aço inoxidável 1.4571

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1
Com tampa	não
Comprimento	3050 mm
Comprimento útil	3000 mm
Cor	aço inoxidável
Dimensão	60x600x3050
Distância de apoio de 1,0 m	2,1 kN/m
Distância de apoio de 1,5m	1,35 kN/m
Distância de apoio de 2,0m	0,9 kN/m
Distância de apoio de 2,5m	0,6 kN/m
Espessura das chapas	0,9 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	600 mm
Material	Aço inoxidável 1.4571
Medida B	600 mm
Medida t	400 mm
Medida x	450 mm
Medida y	550 mm
Pegada de CO2 (GWP) do berço ao portão	25,6436 kg CO2e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	358 cm²
Secção transversal útil	35800 mm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo RKSM 60

Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047738	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

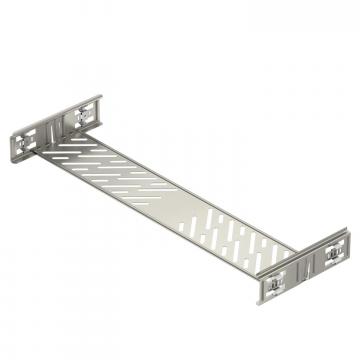

Conjunto de união rápida A4	KTSMV 660 A4	6068992	Unidade	1 Unidade
Ângulo 90° 60 A4	RB 90 660 A4	6036662	Unidade	1 Unidade
Ângulo ajustável 60 A4	RB W 660 A4	6037182	Unidade	1 Unidade
Derivação simples 60 A4	RAA 660 A4	6042383	Unidade	1 Unidade
Derivação em T 60 A4	RT 660 A4	6038190	Unidade	1 Unidade
Cruzeta 60/600 A4	RK 660 A4	7027530	Unidade	1 Unidade
Tampa com ferrolho A4	DRL 600 A4	6052986	m	3 m
Separador 60 A4	TSG 60 A4	6062086	m	3 m

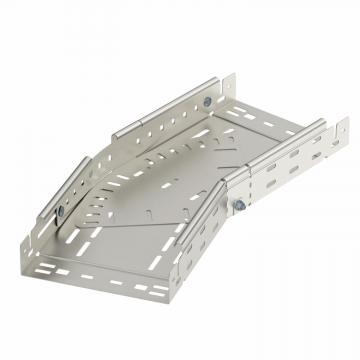

Ângulo variável Magic 60 A4	RBMV 660 A4	6040552	Unidade	1 Unidade
