Caminho de cabos em chapa SKS 60 FT 3000 | 300 | 1,5 | sim | Aço | Galvanizado por imersão a quente após maquinação

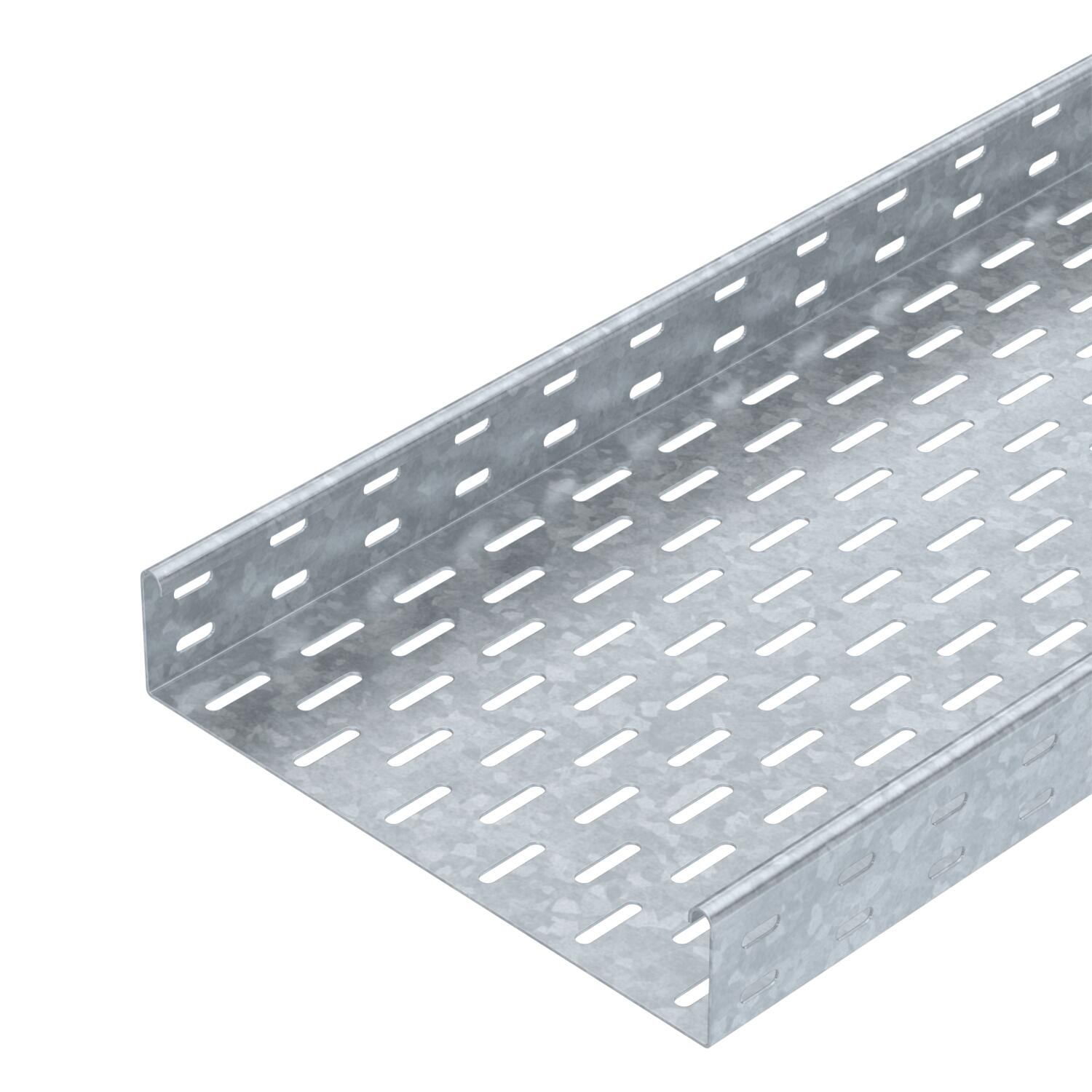

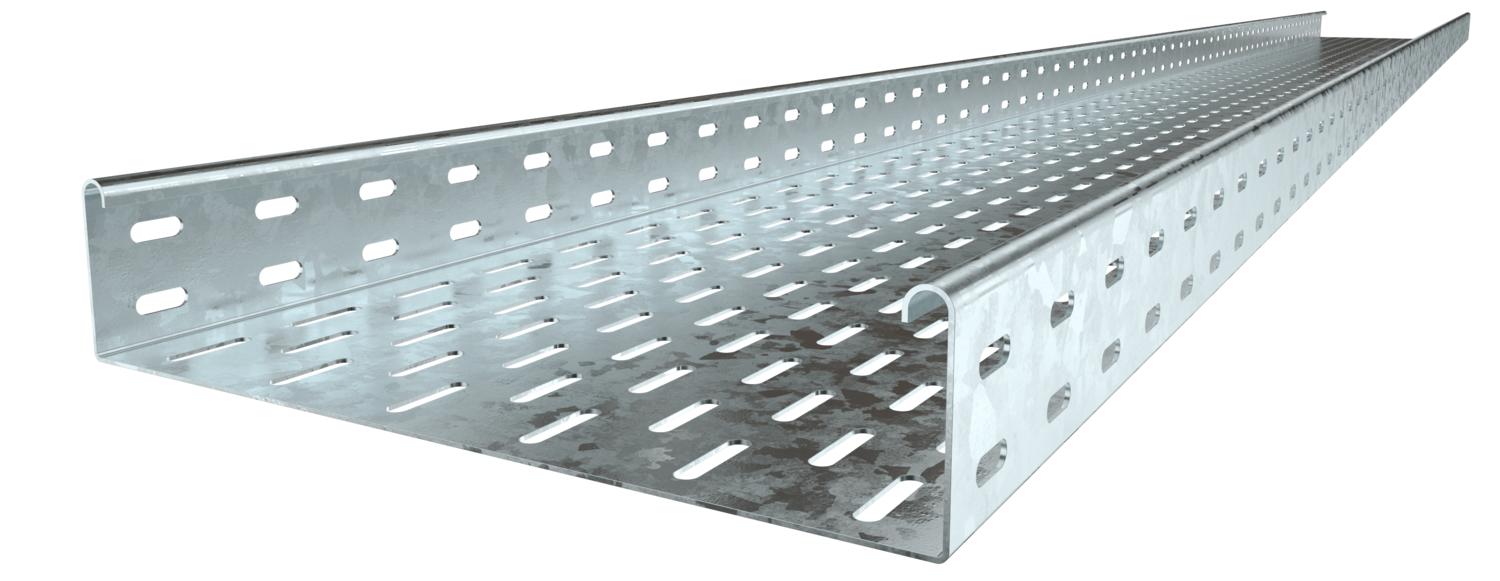

Caminho de cabos em chapa SKS 60 FT

Ref. 6056679 | EAN 4012196390137

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções (E30/E90) segundo DIN 4102-12. Para mais informações, ver Sistemas anti fogo BSS.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Cor	zinco
Dimensão	60x300x3000
Dimensão	60 x 300
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in
Funktionsgaranti	sim
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Proteção antifogo	Manutenção de funções estrutura de suporte normalizada
Representação de orifícios NATO	não
Secção transversal útil	17800 mm²
Secção transversal útil	178 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

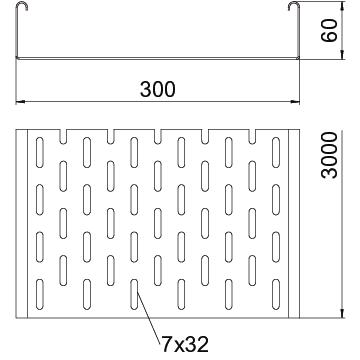

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	10 ft
Comprimento	3000 mm

Largura	12 in
Largura	300 mm
Medida B	300 mm
Medida W	300 mm

Cargas

Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m

Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,2773 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	11,2773 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 605 FT	3000 mm	50 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056634	m	3 m
SKS 610 FT	3000 mm	100 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056733	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 300 DD	7070318	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 300 FT	6051383	m	3 m

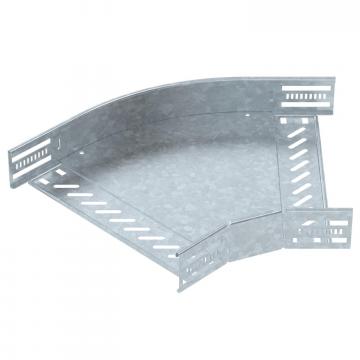

Ângulo 45º 60 FT	RB 45 630 FT	6036136	Unidade	1 Unidade

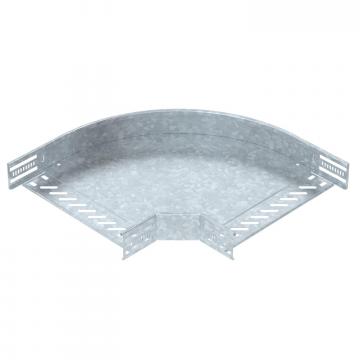

Ângulo 90º 60 FT	RB 90 630 FT	6036596	Unidade	1 Unidade

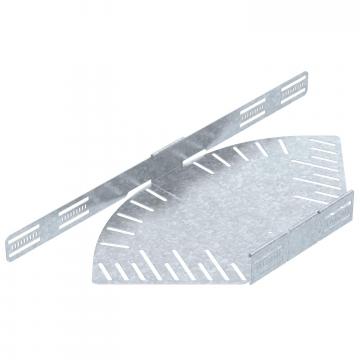

Ângulo ajustável 60 FT	RB W 630 FT	6037126	Unidade	1 Unidade

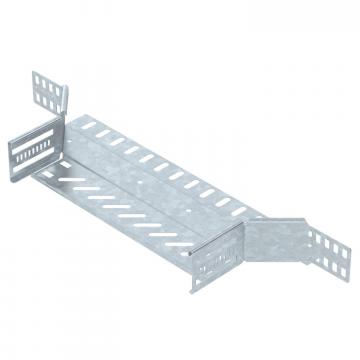

Derivação simples 60 FT	RAA 630 FT	6042217	Unidade	1 Unidade

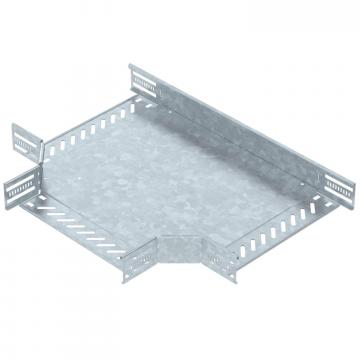

Derivação em T 60 FT	RT 630 FT	6038136	Unidade	1 Unidade

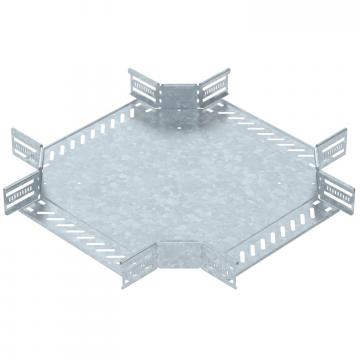

Cruzeta 60 FT	RK 630 FT	7027415	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 300 DD	6052712	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
