Caminho de cabos em chapa SKS 60 FT 3000 | 500 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

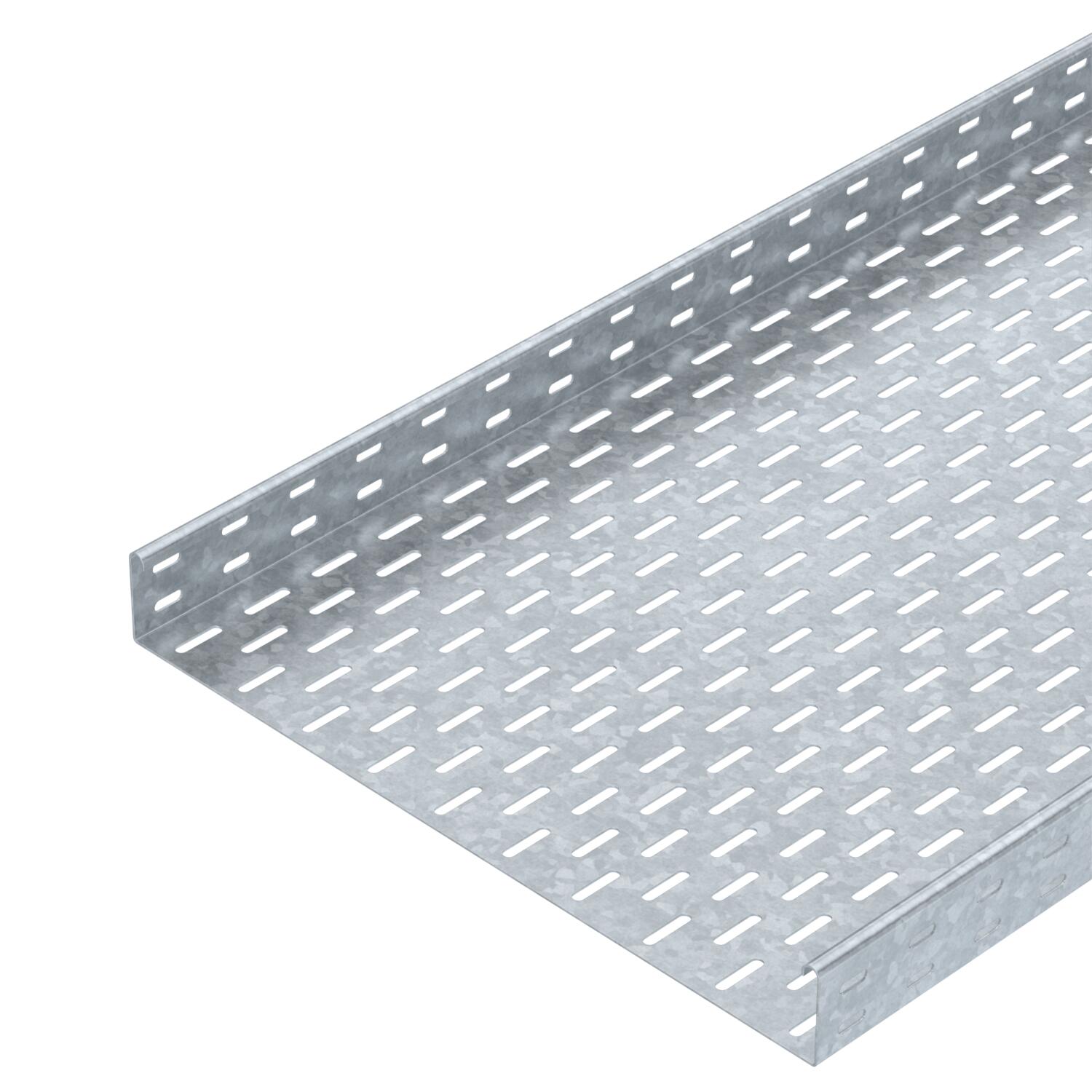

Caminho de cabos em chapa SKS 60 FT

Ref. 6056717 | EAN 4012196060610

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 60 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções (E30/E90) segundo DIN 4102-12. Para mais informações, ver Sistemas anti fogo BSS.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Cor	zinco
Dimensão	60x500x3000
Dimensão	60 x 500
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	298 cm²
Secção transversal útil	29800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

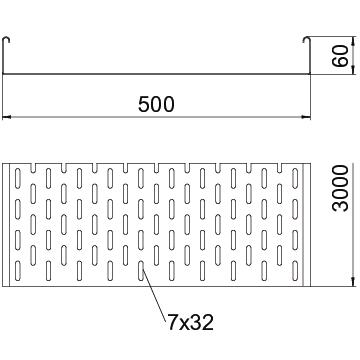

Dimensões

Altura	60 mm
Altura	2 in
Comprimento	3000 mm
Comprimento	10 ft

Largura	20 in
Largura	500 mm
Medida B	500 mm
Medida W	500 mm

Cargas

Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m

Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	16,3188 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	16,3188 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 605 FT	3000 mm	50 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056634	m	3 m
SKS 610 FT	3000 mm	100 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056733	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade
Régua tapa juntas DD	SSLB 500 DD	7070326	Unidade	20 Unidade
Tampa com ferrolho FT	DRL 500 FT	6051448	m	3 m
Ângulo 45º 60 FT	RB 45 650 FT	6036140	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 650 FT	6036600	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 650 FT	6037130	Unidade	1 Unidade
Derivação simples 60 FT	RAA 650 FT	6042221	Unidade	1 Unidade
Derivação em T 60 FT	RT 650 FT	6038140	Unidade	1 Unidade
Cruzeta 60 FT	RK 650 FT	7027419	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 500 DD	6052718	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
