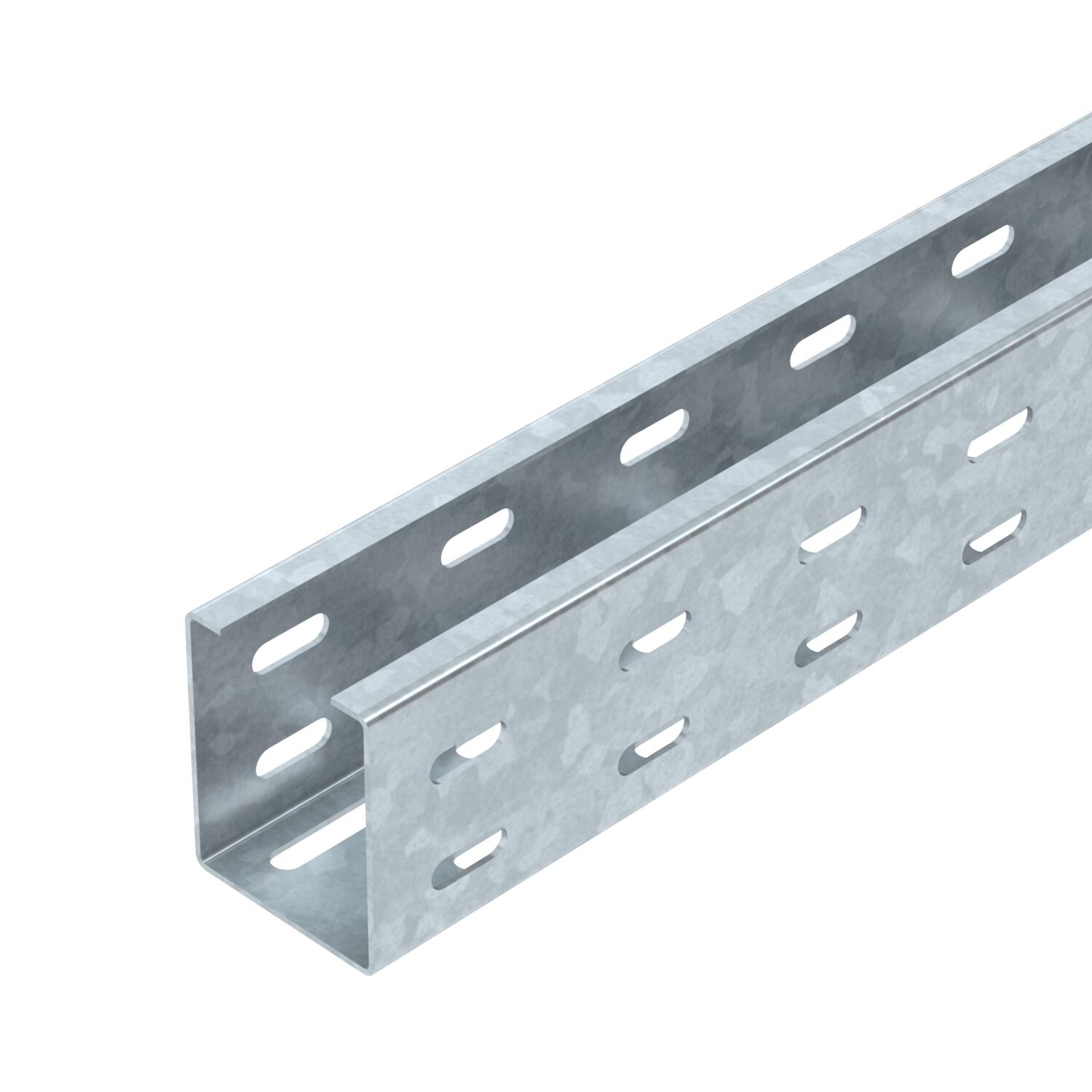

Caminho de cabos em chapa SKS 605 FT

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 60 = Caminhos de cabos para grandes cargas com altura lateral de 60 mm.
Tampa adequada com ferrolho: tipo AZDMD 50.

Caminho de cabos em chapa com perfuração continua na base e na lateral, bem como perfuração no meio (Ø11 mm) da base para fixações adicionais.

Dados técnicos

Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	3000 mm²
Secção transversal útil	30 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

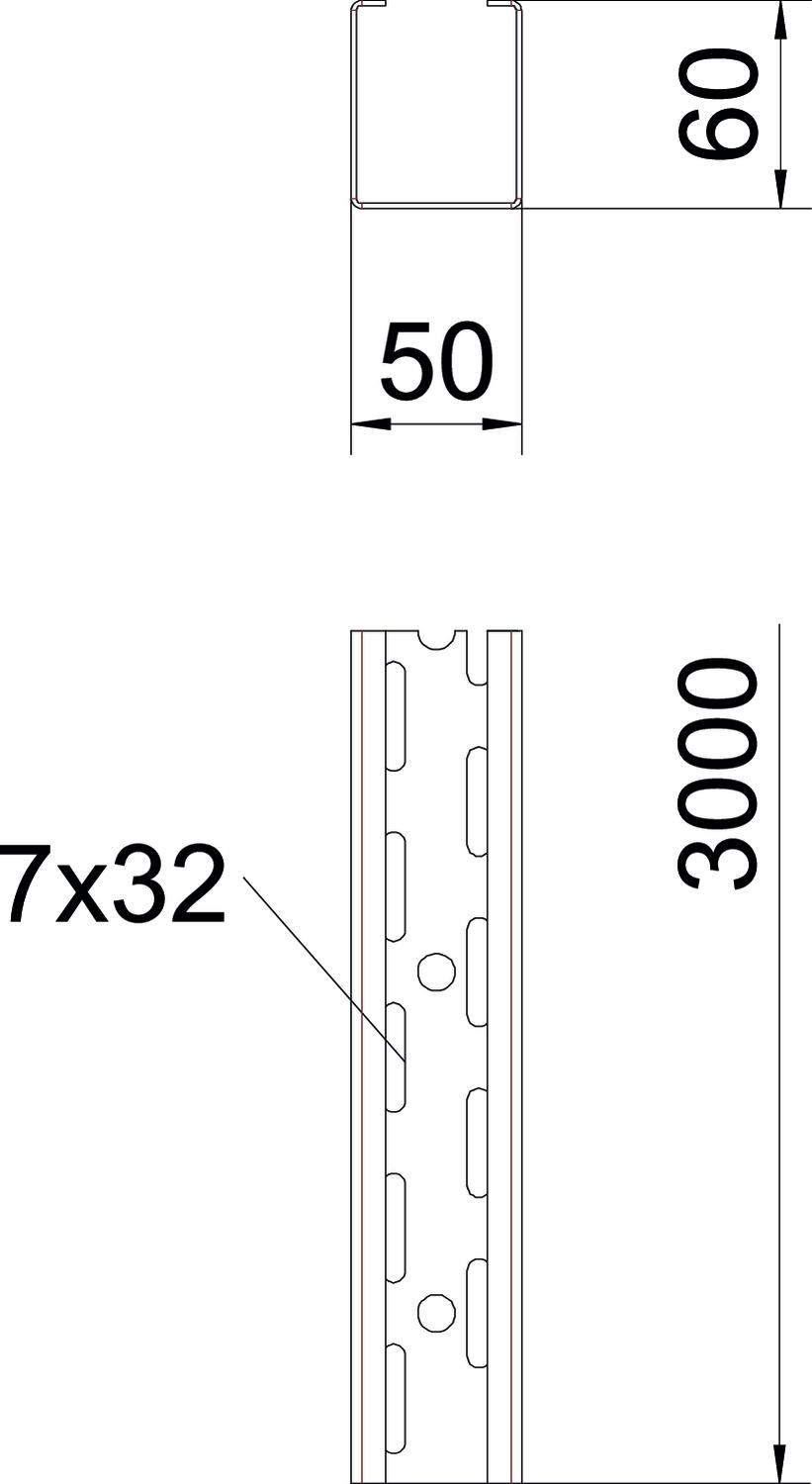

Medida B	50 mm
Medida H	60 mm

Distância de apoio de 2,5m	1,1 kN/m
Distância de apoio de 3,0m	0,7 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	4,5881 kg CO2e / 1 Metro

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 605 FT	3000 mm	50 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056634	m	3 m
SKS 610 FT	3000 mm	100 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sim	Aço	Galvanizado por imersão a quente após maquinação	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6056733	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

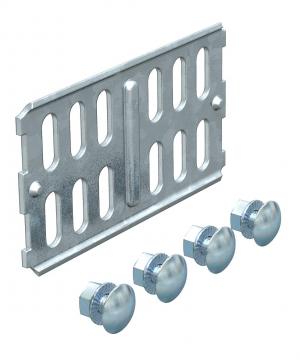

União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade

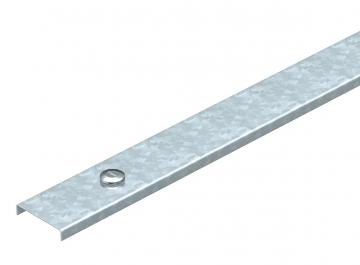

Tampa com ferrolho DD	AZDMD 50 DD	6080154	m	3 m

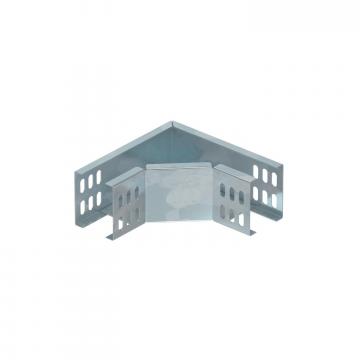

Ângulo 90º 60 FT	RB 90 605 FT	7124438	Unidade	1 Unidade

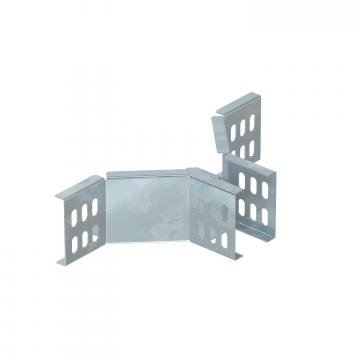

Derivação simples 60 FT	RAA 605 FT	7120468	Unidade	1 Unidade
