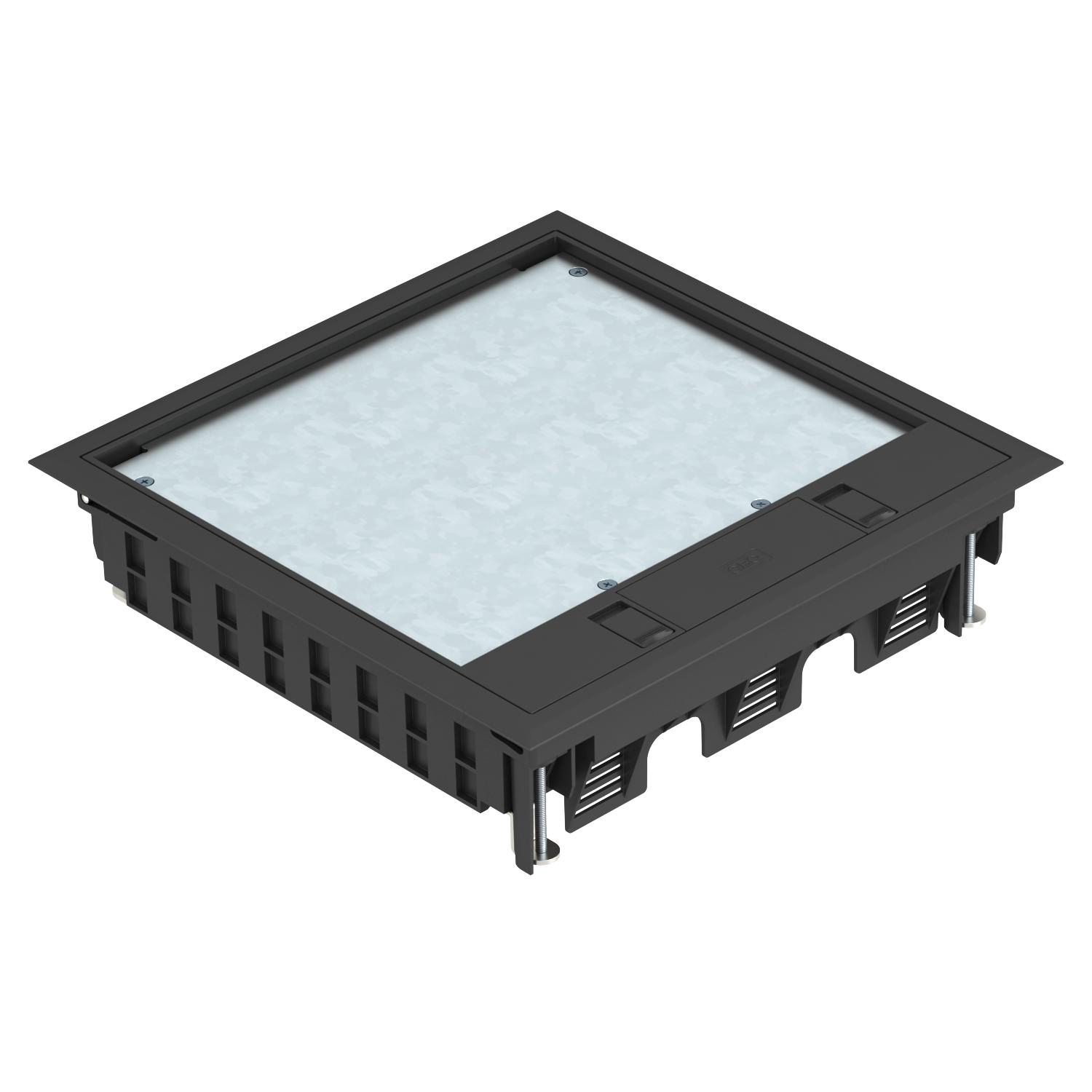

Tampa de encastramento GES9-3S com corrediça de encaixe
Ref. 7405085 | EAN 4012196460557
- Descrição do produto
-
Descrição do produtoTampa de encastramento com corrediça de encaixe para até 12 aparelhos Modul 45 em 3 suportes universais UT4, utilização em sistemas de calhas de pavimento e chão falso em interiores.
Revestimento na tampa com 5 mm, ajustável também para 10 mm, para acabamento do pavimento.
Tampa de encastramento com corrediça de encaixe, de 2 compartimentos, para a instalação do suporte de aparelhos MT4. Podem ser instalados 3 placas de suporte APMT5.
Revestimento na tampa com 5mm, ajustável também para 10 mm, para acabamento do pavimento.
Podem ser utilizados até 9 aparelhos de instalação com placa central 50.
-
- Dados técnicos
-

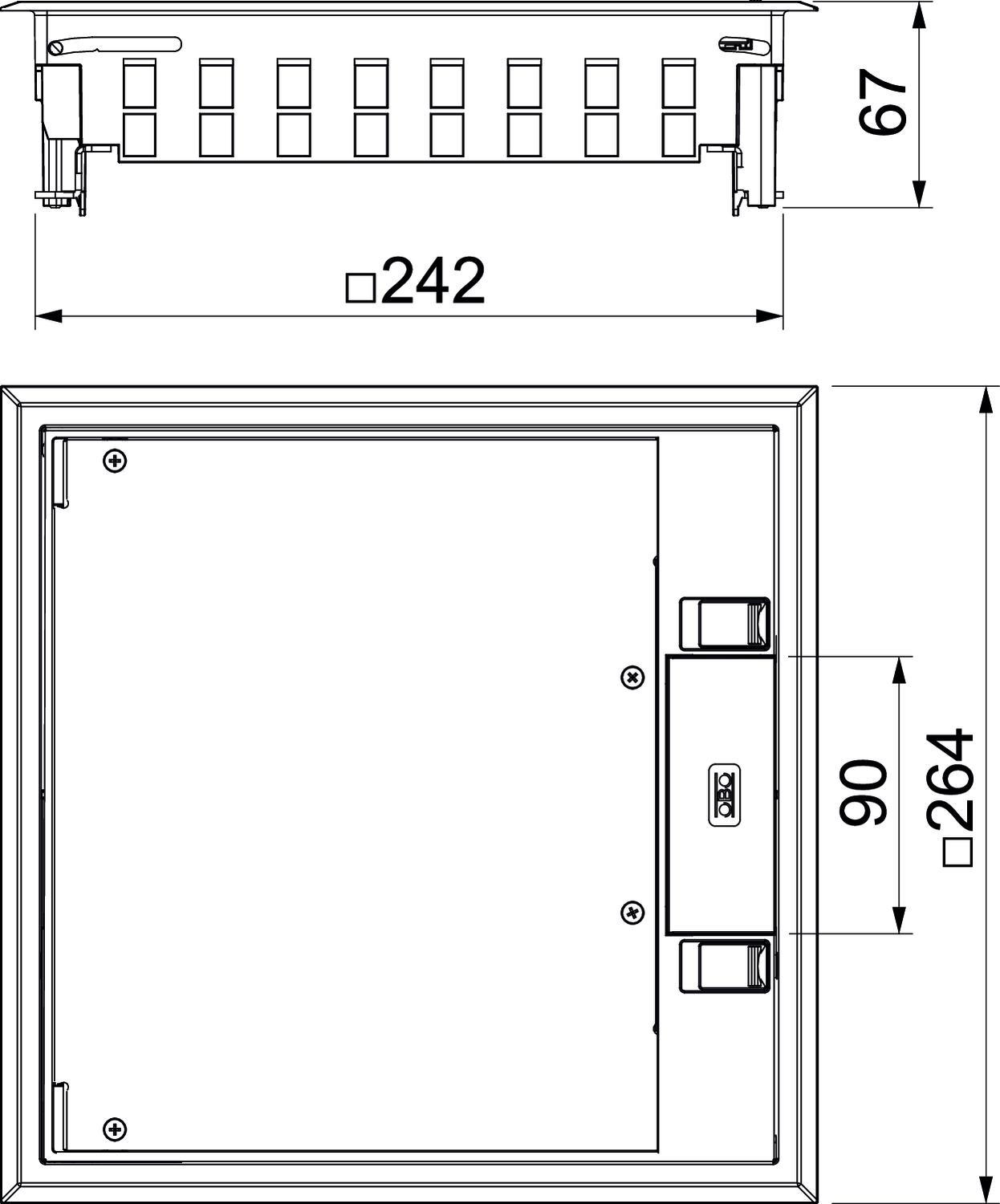

Dimensões
Altura 67 mm Altura mín. do pavimento 73 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento de instalação 244 mm Comprimento exterior 264 mm Cor preto; RAL 9011 Design da estrutura Estrutura de proteção da carpete Dimensão 264x264x67 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Floor covering thickness max. 10 mm Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Intervalo de aperto D máx. 76 mm Intervalo de aperto D mín. 8 mm Largura de instalação 244 mm Largura exterior 264 mm Material Poliamida Mecanismo de abertura Corrediça de encaixe Medida h 73 mm Modelo para cargas pesadas não Número de suportes de aparelhos 3 Número dos aparelhos a instalar 12 Pegada de CO2 (GWP) do berço ao portão 5,8682 kg CO2e / 1 Peça Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 73 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 9 Tipo de sistema de instalação UT4 Tratamento do pavimento seco Versão quadrada Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor
GES RV 7407536 2 Unidade
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade - Downloads
-
