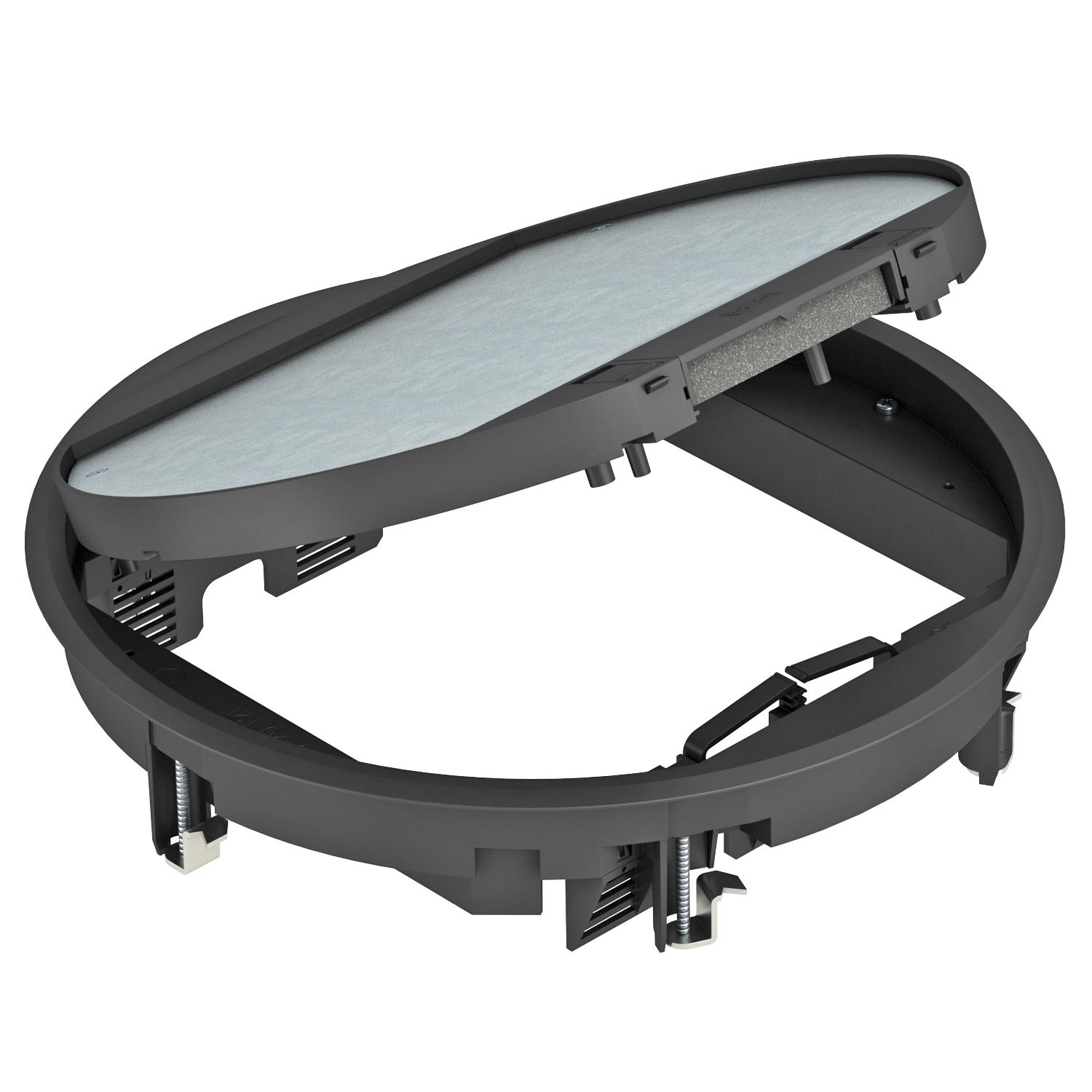

Tampa de encastramento GESR9 com corrediça de encaixe
Ref. 7405466 | EAN 4012195840725
- Descrição do produto
-
Descrição do produtoTampa de encastramento com corrediça de encaixe para até 12 aparelhos Modul 45 em 3 suportes universais UT4, utilização em sistemas de chão e calhas de pavimento em interiores.
Revestimento na tampa com 5mm, ajustável a 3, 10 ou 12 mm, para acabamento do pavimento.
Tampa de encastramento com corrediça de encaixe, de 2 compartimentos, para a instalação do suporte de aparelhos MT4. Podem ser instalados 3 placas de suporte APMT5.
Revestimento na tampa com 5mm, ajustável a 3, 10 ou 12 mm, para acabamento do pavimento.
Podem ser utilizados até 9 aparelhos de instalação com placa central 50.
-
- Dados técnicos
-
Dados técnicos

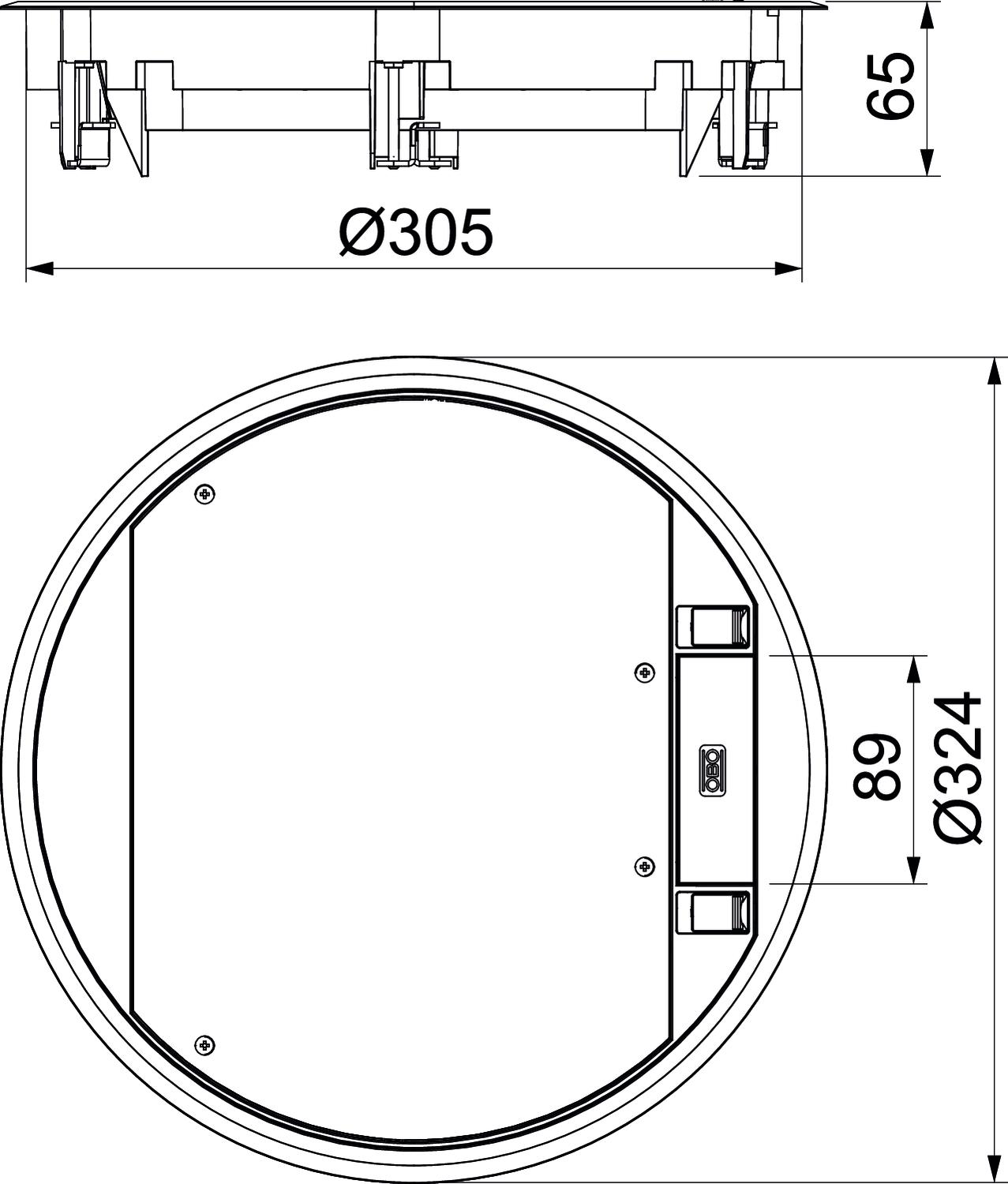

Altura mín. do pavimento 72 mm Apropriado para calha de chão fechada no pavimento sim Apropriado para calha de instalação no pavimento sim Apropriado para calha de pavimento para betonilha sim Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 5.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Cor preto; RAL 9011 Design da estrutura Estrutura de proteção da carpete Diâmetro de instalação 304 Diâmetro exterior 324 mm Dimensão Ø324x68 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Floor covering thickness max. 12 mm Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Intervalo de aperto D máx. 75 mm Intervalo de aperto D mín. 8 mm Material Poliamida Mecanismo de abertura Corrediça de encaixe Modelo para cargas pesadas não Número de suportes de aparelhos 3 Número dos aparelhos a instalar 12 Pegada de CO2 (GWP) do berço ao portão 8,2031 kg CO2e / 1 Peça Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 73 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos R9 Tipo de sistema de instalação UT4 Tratamento do pavimento seco Versão redondo Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor
GES RV 7407536 2 Unidade
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm
MTU 3 7407840 1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm
UT4 45 4 7408727 1 Unidade - Downloads
-
Ficha técnica GESR9-2U12T 9011 / 7405466 , 0.26MB , pdfDeclaração de conformidade UE GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfREACH Declaração de conformidade GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfRoHS Declaração de conformidade GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE GES , 0.12MB , pdfInstruções de montagem Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfInstruções de montagem Instruções de montagem GESR9-U , 0.20MB , pdfInstruções de montagem Instruções de montagem para tampas de encastramento GES9-3B, GES9-3S , 0.04MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
